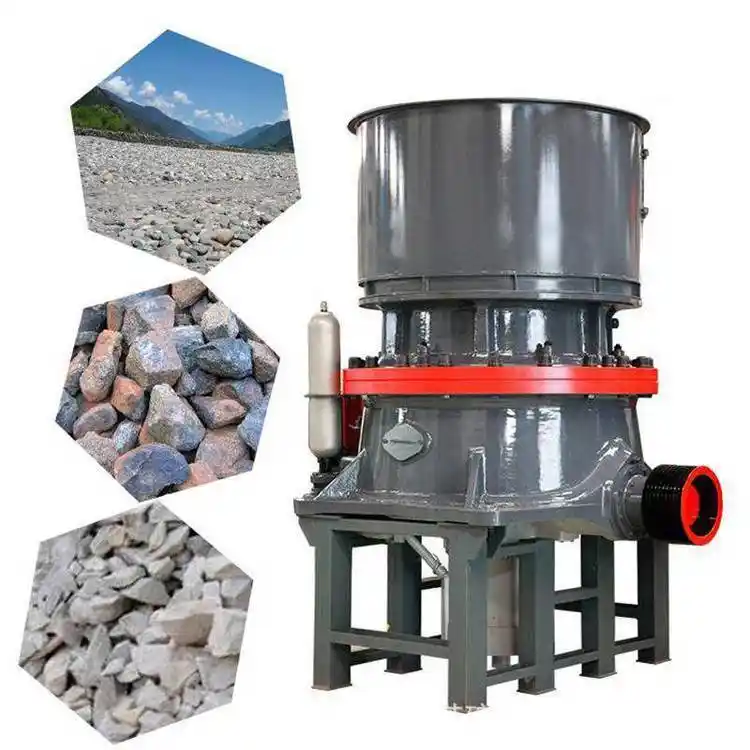

HST系列液压单缸圆锥破碎机是集机械、稀油站式润滑系统、智能PLC控制系统、自动化等技术于一体的智能化破碎设备，能够实现破碎腔间隙的动态无级调整，简单方便、智能快捷。CH系列液压单缸圆锥破碎机可广泛应用于金属与非金属矿、水泥、砂石、冶金等行业的粗碎、中碎、细碎作业，具有破碎效率高，生产成本低，维护调整方便，破碎产品粒型优异等优点。

　　应用范围：砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等等。

　　适用物料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、锰矿、金矿、铜矿等等。

工作原理

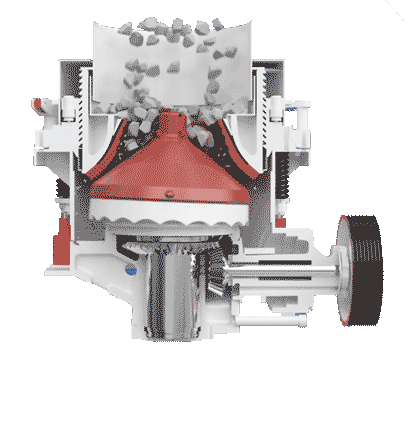

   　HST系列液压单缸圆锥破碎机主要由上架体、中架体(中碎型)、下架体、动锥部、偏心套部、传动部、液压缸部等部件组成。工作时，电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。从而实现连续工作，对石矿物料的破碎加工。

产品优势

        1、能耗较低，提供自动过载保护，可配备智能排料口自动调整系统。智能控制系统也可帮助用户保持破碎机挤满给料，很大程度地实现层压破碎，处理量大，单位能耗低。

　　2、液压保护，液压调整系统在过铁或其他“非破碎物”通过破碎机时，会自动降低主轴、保护破碎机，等过铁排除后，再自动恢复原始设置，从而提供过载保护。该系统自动补偿破碎腔磨损，减少人工成本。

　　3、远程实时，采用智能控制系统，配备触摸屏操作界面，可实现远程控制并实时监测破碎机的排矿口尺寸，确保设备全天24小时以稳定性能自动运转。

　　4、节约成本，机架经过重型化设计，采用加厚钢材;衬板采用高锰钢复合材料，更耐磨;主机采用较大直径主轴，更加坚固耐用;以及配备的耐磨件，节约了使用维护成本。

产品特点

       1、机体和腔型优化设计，增强的机架结构设计，关键部位采用无损探伤检测验收，机体强度更高，运转更可靠。优化的破碎腔设计，在保证层压破碎效高的同时，设备的破碎效果不受衬板磨损影响。

　　2、多种模式随心切换，全自动控制系统为用户提供了手动控制、自动负载、自动排料口及自动双排料口等多种控制模式，可视化程度高，降低用户的操作难度。

　　3、正压防尘减少维护量，正压防尘系统使破碎腔内部压力始终高于外部压力，有效降低了灰尘或其他细小颗粒进入破碎腔污染润滑油，破坏轴承，提升了破碎机的使用寿命，减少了维护工作量。

　　4、液压润滑站一体化，液压站、润滑站一体化设计，节省安装空间;液压系统采用高压方式设计来满足普通压力需求，设备运转时有较高的压力余量，提高了液压系统的可靠性。
