竖式冷却器

  • 所属分类：回转窑煅烧系列
  • 描述：

    竖式冷却器（也叫立式冷却器），是石灰、水泥熟料、陶粒等高温块状物料生产线的核心配套设备，尤其和回转窑配合使用，是矿山建材行业的 “节能降温利器”。       核心工作原理   高温物料（比如刚出回转窑的石灰 / 熟料）从顶部进料口进入冷却器，靠重力自然下落；冷却风从底部 / 中部的风帽向上鼓入，和物料形成逆向对流换热，冷风被加热后，变成高温热风可直接送回回转窑

咨询电话：

15517571555

在线咨询 留言预约

产品详情

竖式冷却器（也叫立式冷却器），是石灰、水泥熟料、陶粒等高温块状物料生产线的核心配套设备，尤其和回转窑配合使用，是矿山建材行业的 “节能降温利器”。





核心工作原理


高温物料（比如刚出回转窑的石灰 / 熟料）从顶部进料口进入冷却器，靠重力自然下落；冷却风从底部 / 中部的风帽向上鼓入，和物料形成逆向对流换热，冷风被加热后，变成高温热风可直接送回回转窑，实现余热回收；物料则被冷风冷却，终从底部的排料装置排出。

  • 核心逻辑：重力落料 + 逆流换热 + 余热回收，既降温，又能降低窑系统能耗。


 结构拆解


部位 功能
立式筒体（带耐火内衬） 主体冷却腔，内衬耐火材料承受高温
中心 / 分室冷风帽 均匀布风，让冷却风穿透料层，避免偏流
底部振动卸料器 控制物料排出速度，保证料层稳定

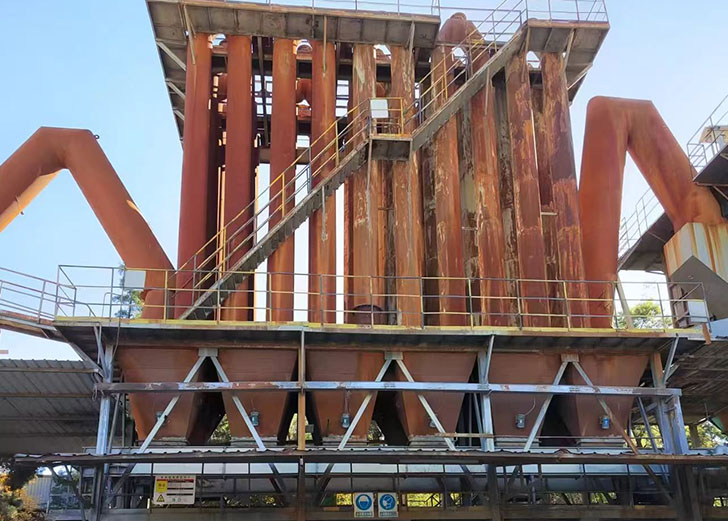

上下平台 + 爬梯 检修、操作通道，和你图中的楼梯结构对应
顶部 / 侧面热风管道 回收高温热风，送回回转窑助燃


 核心优势（对比滚筒冷却机）


  1. 节能效果突出：冷却风换热后可达到 300-600℃，直接回窑利用，可降低燃料消耗 10%-20%。
  2. 占地面积小：立式结构高度利用空间，比同处理量的滚筒冷却机占地少 30%-50%。
  3. 磨损低：无旋转部件，物料靠重力自然下落，对设备内壁磨损小，维护成本低。
  4. 冷却均匀：料层整体均匀接触冷风，出料温度偏差小，适合块状物料。


典型应用场景


  • 石灰生产线：回转窑煅烧后的生石灰冷却，是常见的应用场景。
  • 水泥 / 冶金行业：熟料、烧结矿、球团矿等块状高温物料冷却。
  • 陶粒 / 建材行业：陶粒、膨胀珍珠岩等多孔颗粒料冷却。


通用技术参数（行业主流）


型号 处理能力（t/d） 进料温度（℃） 出料温度（℃） 冷却风温（出口） 配套风机功率（kW）
小型 100-300 800-1000 ≤100 300-400℃ 11-30
中型 300-600 900-1100 ≤80 400-500℃ 37-75
大型 600-1000 1000-1200 ≤65（+ 环境温度） 500-600℃ 75-160
